Kombinierbarkeit und Variationen unserer Stelzlager Produkte

Für bestimmte Anforderungen bietet die Kombination unserer Produkte die optimale Lösung.
So erreichen Sie bspw. genau die Höhe, die Sie für Ihr Bauprojekt benötigen.

Stelzlager höhenverstellbar PLV50/75

Der Allrounder: Das höhenverstellbare Stelzlager PLV50/75 können Sie
mit allen anderen Produkten aus unserem Produktportfolio kombinieren.
Genaue Höhenangaben und Kombinationsmöglichkeiten finden Sie hier:
Weitere Kombinationsmöglichkeiten.

PLV50/75 mit PP155/15
Stelzlager höhenverstellbar mit Stelzlager starr 15 mm
v. li. n. re. Verlegung normal, halbinvertiert, invertiert

PLV50/75 mit PP155/45
Stelzlager höhenverstellbar mit Stelzlager starr 45 mm
v. li. n. re. Verlegung normal, halbinvertiert, invertiert

PLV50/75 mit PP155/45 und PP155/15
Stelzlager höhenverstellbar mit Stelzlager starr 45 mm und Stelzlager starr 15 mm
v. li. n. re. Verlegung normal, halbinvertiert, invertiert

v.li. n. re.
PLV50/75 mit zwei PP155/15
Stelzlager höhenverstellbar mit zwei Stelzlager starr 15 mm
PLV50/75 mit PP155/45
Stelzlager höhenverstellbar mit Stelzlager starr 45 mm
zwei PLV50/75
zwei Stelzlager höhenverstellbar


Gewindestück ZST65/100 für Stelzlager höhenverstellbar PLV50/75

Mit einem höhenverstellbaren Stelzlager PLV50/75 sowie einem Gewindestück ZSt65/100 erreichen Sie
jede beliebige Höhe zwischen 135 und 170 mm. Größere Höhendifferenzen überbrücken Sie durch die
Kombination mehrerer Gewindestücke miteinander sowie mit dem höhenverstellbaren Stelzlager PLV50/75.

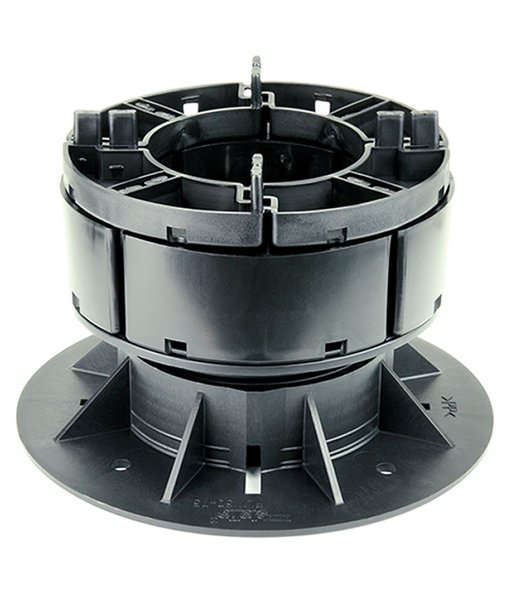

PLV50/75 mit ZST65/100
Stelzlager höhenverstellbar mit Gewindestück

PLV50/75 mit 1-5 ZST65/100
Stelzlager höhenverstellbar mit 1-5 Gewindestücken

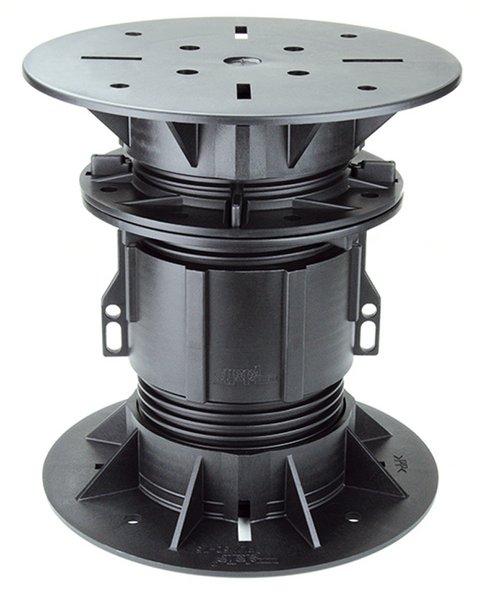

zwei PLV50/75 mit ZST65/100
zwei Stelzlager höhenverstellbar
mit Gewindestück dazwischen


Stelzlager starr 15 mm PP155/15, und Stelzlager starr 45 mm PP155/45

Bleiben Sie flexibel: Kombinieren Sie die starren Stelzlager 45 mm PP155/45 bzw. 15 mm PP155/15 aus
der Produktserie PlattenPlatte® mit dem höhenverstellbaren Stelzlager PLV50/75, den Ausgleichsscheiben
AS 1 und 3 mm, der Druckausgleichsscheibe DA200/3 oder dem Steckfugenkreuz für die PP-Serie ST-FK6
ganz nach Ihren individuellen Bedürfnissen.

PP155/15 mit Fugenkreuz
Stelzlager starr 15 mm mit Fugenkreuz

PP155/45 mit Fugenkreuz
Stelzlager starr 45 mm mit Fugenkreuz

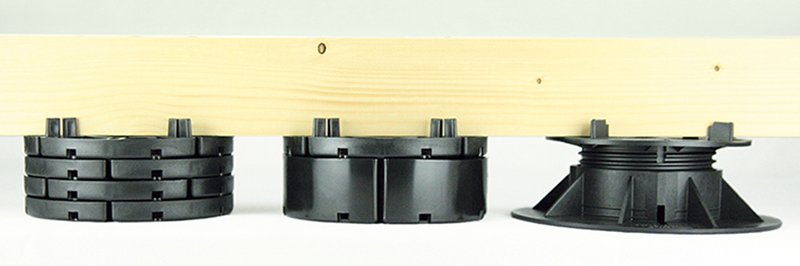

v.li.n.re.
vier PP155/15
vier Stelzlager starr, 15 mm
PP155/15 und PP155/45
Stelzlager starr, 15 mm, und Stelzlager starr, 45 mm
PLV50/75
Stelzlager höhenverstellbar

Stelzlager starr, 15 mm PP155/15
v.li.n.re.
zwei PP155/15
zwei Stelzlager starr, 15 mm, gestapelt
drei PP155/15
drei Stelzlager starr, 15 mm, gestapelt
zwei PP155/15
zwei Stelzlager starr, 15 mm, invertiert (gegeneinander gerastet)

Stelzlager starr 45 mm PP155/45
v.li.n.re
zwei PP155/45
zwei Stelzlager starr, 45 mm, gestapelt
zwei PP155/45
zwei Stelzlager starr, 45 mm, invertiert (gegeneinander gerastet)
zwei PP155/45
zwei Stelzlager starr, 45 mm, halbinvertiert


Druckausgleichsscheibe DA200/3

Zur besseren Druckverteilung und Vergrößerung der Auflagefläche können alle Stelzlager
mit der Druckausgleichscheibe DA200/3 kombiniert werden. Sie ist sowohl als Unterlage für
die starren Stelzlager PP155/15 und PP155/45 sowie als Auflage für die höhenverstellbaren
Stelzlager PLV50/75 geeignet.

DA200/3 mit Fugenkreuz bzw. T-Stück
Druckausgleichsscheibe, mit Fugenkreuz

DA200/3 mit PP155/15
Druckausgleichsscheibe, mit Stelzlager starr, 15 mm

DA200/3 mit PP155/45 und FK
Druckausgleichsscheibe, mit Stelzlager starr, 45 mm,
und Fugenkreuz


Fugenkreuze

Fugenkreuze können alleine oder in Verbindung mit Stelzlagern eingesetzt werden. Hierzu wird bei der PP-Serie
eine Druckausgleichsscheibe (DA200/3) aufgesteckt, um ein Durchrutschen des Fugenkreuzes zu verhindern.
Bei der Kombination mit höhenverstellbaren Stelzlagern (PLV50/75) kann das Fugenkreuz einfach aufgelegt werden.

Das Steckfugenkreuz ST-FK6 ist durch einfaches Aufstecken bzw. Auflegen mit dem starren Plattenlager PP155/15
und PP155/45 sowie dem höhenverstellbaren Plattenlager PLV50/75 kombinierbar.

ST-FK6 auf PP155/15
Steckfugenkreuz auf Stelzlager starr, 15 mm

ST-FK6 auf PP155/45
Steckfugenkreuz auf Stelzlager starr, 45 mm


Weitere Kombinationsmöglichkeiten

In der folgenden PDF-Datei finden Sie eine umfassende Übersicht zu allen Kombinationsmöglichkeiten unserer Plattenlager und Zubehöre
